Ejercito del Aire

MISILES AIRE-AIRE

AIM-120 AMRAAM:

  • Tipo: Medio alcance BVR
  • Alcance: Versión B entre 50 y 70 Km / Versión C unos 105 Km
  • Fabricante: Hughes / Raytheon. EEUU
  • Aeronave: F-18 y Eurofighter.

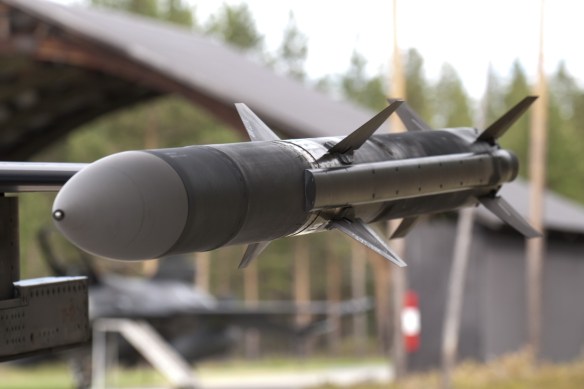

misil-aim-120-amraam

AIM -120 AMRAAM (Foto: Raytheon)

AIM-7 Sparrow:

  • Tipo: Medio alcance BVR
  • Alcance:  Unos 50 Km. Versiones F y P
  • Fabricante: Raytheon. EEUU
  • Aeronave: F-18

Meteor:

  • Tipo: Largo alcance BVRAAM
  • Alcance: Superior a 100 Km.
  • Fabricante: MBDA. Europa
  • Aeronave: Eurofighter

AIM-9 Sidewinder:

  • Tipo: Corto alcance
  • Alcance:  Unos 18 Km. Versiones L/I y JULI
  • Fabricante: Raytheon. EEUU
  • Aeronave:  F-5 y F-18

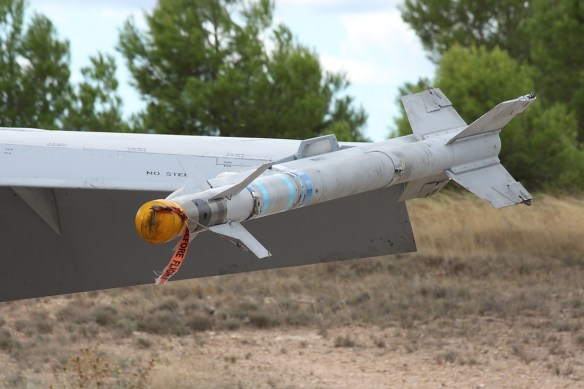

sidewinder-f-18

sidewinder

F-18 Armado con un AIM-9 Sidewinder

AIM-2000 / Iris-T:

  • Tipo: Corto alcance
  • Alcance: 25 Km
  • Fabricante:  Diehl BGT Defence Europa
  • Aeronave: F-18 y Eurofighter

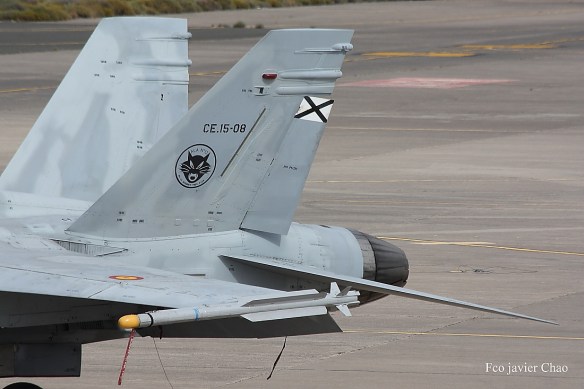

iris-t

AIM-2000 Iris en un  F-18

CAÑONES

M61 A1 Vulcan:

  • Tipo: Cañón rotativo
  • Fabricante: General Electric. EEUU
  • Munición: 20 x 102
  • Calibre: 20 mm
  • Cadencia de tiro: 6.000 d.p.m.
  • Aeronave: F-18

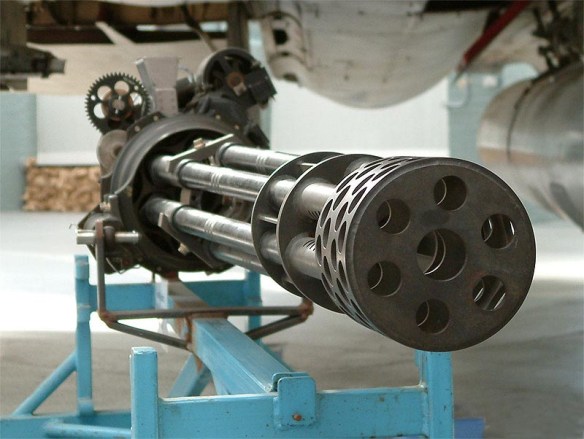

Cañones ejercito del aire

Cañón M-61 Vulcan (Foto: Thomas Fedor)

M39:

  • Tipo: Cañón revolver de 5 recamaras (posee dos cañones)
  • Fabricante: Varios (Ford,Pontiac y otros..) EEUU
  • Munición: 20 x 102
  • Calibre: 20 mm
  • Cadencia de tiro: 1.500 d.p.m.
  • Aeronave: F-5

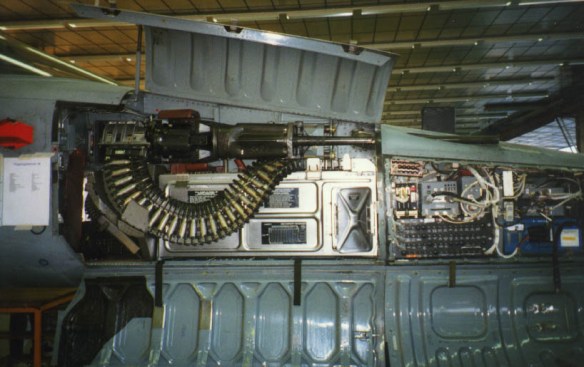

Cañon F-5 Ejercito del Aire

Cañon M39 (Foto: Kobel)

Mauser BK27:

  • Tipo: Cañón revolver
  • Fabricante: Rheinmetall. Alemania
  • Munición: 27 x 145 mm
  • Calibre: 27 mm
  • Cadencia de tiro: 1.000-1.700 d.p.m.
  • Aeronave: Eurofighter
Cañon BK27 Eurofighter

Cañon Mauser_BK-27 (Foto: Petr Kadlec)

MISILES AIRE-TIERRA

AGM-65 Maverick:

  • Tipo: Apoyo aéreo cercano e interdicción aérea. Variante G.
  • Alcance: Entre 15 y 24 Km
  • Fabricante:  Raytheon. EEUU.
  • Especificaciones: Peso de 206 a 302 Kg. / Longitud 2,55m. / Diámetro 305 mm.
  • Sistema de guía:  Según modelos. Modelos A y B guiado electro óptico por TV. modelos D y G por imagen de infrarrojos, el modelo E por láser y el modelo F localización infrarroja
  • Misiones: Apoyo aéreo cercano, interdicción y supresión de defensas aéreas enemigas (SEAD)
  • Aeronave: F-18
    AGM-65 Maverick

    Dos F-18 portando un AGM-65 cada uno bajo el ala derecha



AGM-84 Harpoon:

  • Tipo: Misil Antibuque
  • Alcance: Versión D-1 220 Km.
  • fabricante: Boing EEUU.
  • Especificaciones: Peso de 519 a 628 Kg. / Longitud 4,7 m. / Diámetro 0,4 mm.
  • Sistema de guía: Radar activo
  • Misiones: Antibuque
  • Aeronave: F-18 y Eurofighter

AGM-88 Harm:

  • Tipo: Misil táctico. Antiradiación
  • Alcance: 106 Km.
  • Fabricante: Raytheon. EEUU.
  • Especificaciones: Peso 355 Kg. / Longitud 4,1 m. / Diámetro 254 mm.
  • Sistema de guía: GPS/INS
  • Misiones: Buscar y destruir radares enemigos
  • Aeronaves: F-18 y Eurofighter

 Taurus KEPD-350:

  • Tipo: Misil de crucero
  • Alcance: 500 Km.
  • Fabricante: Taurus Systems GmbH.
  • Especificaciones: Peso 1.400 Kg. / Longitud 5,1 m. / Diámetro 1,08 m.
  • Sistema de guía: GPS, Inercial e IIR
  • Misiones: Objetivos estratégicos
  • Aeronaves: F-18 y Eurofighter

BOMBAS PROPÓSITO GENERAL

 BR-250 / 500:

  • Tipo: Propósito general, baja resistencia y fragmentaria de caída libre
  • Fabricante: Expal.S.A. España
  • Especificaciones: Peso de 250 y 500 Kg.
  • Misiones: Contra objetivos no protegidos
  • Aeronaves: F-5 y F-18

 BRP/ BRPS-250:

  • Tipo: Propósito general, frenada (paracaídas) y superfrenada
  • Fabricante: Expal.S.A. España
  • Especificaciones: Peso 250 Kg.
  • Misiones: Contra objetivos no protegidos
  • Aeronaves: F-5 y F-18

 MK-82:

  • Tipo: Propósito general y caída libre
  • Fabricante: EEUU / Expal S.A. España
  • Especificaciones: Peso 250 Kg. / Longitud 2,20 m. / Diámetro 273 mm.
  • Misiones: Contra blancos no específicos
  • Aeronaves: F-5 y F-18

 MK-83:

  • Tipo: Propósito general y caída libre
  • Fabricante: EEUU / Expal S.A. España
  • Especificaciones: Peso 447 Kg. / Longitud 3 m. / Diámetro 357  mm.
  • Misiones: Contra blancos no específicos
  • Aeronaves: F-5 y F-18

 MK-84:

  • Tipo: Propósito general y caída libre
  • Fabricante: EEUU / Expal S.A. España
  • Especificaciones: Peso 925 Kg. / Longitud  3,280 m. Diámetro 458 mm.
  • Misiones: Contra blancos no específicos
  • Aeronaves: F-5 y F-18

BOMBAS GUIADAS POR LÁSER

 BPG-2000:

  • Tipo: Penetradora guiada por láser. Sistema de guía PavewayIII
  • Fabricante: Expal.S.A. España
  • Especificaciones: Peso 906Kg.
  • Misiones: Penetradora contra hormigón de alta resistencia
  • Aeronaves: F-18 y Eurofighter

  GBU-24:

  • Tipo: Bomba guiada por laser. Sistema de guía Paveway III
  • Fabricante: Raytheon y Lockheed Martin EEUU.
  • Especificaciones: Peso 907 Kg. / Longitud 4,32 m. / Diámetro 370 mm. / Alcance 18,4 Km.
  • Misiones: Penetradora contra blancos protegidos ( bunkeres, pistas, centros de mando, etc..)
  • Aeronaves: F-18 y Eurofighter

 GBU-10:

  • Tipo: Bomba guiada por laser. Sistema de guía Paveway II
  • Fabricante: Raytheon y Lockheed Martín EEUU.
  • Especificaciones: Peso 934-956 Kg / Longitud 3,84 m. / Diámetro 460 mm. / Alcance 14,8 Km.
  • Misiones: Penetradora contra blancos protegidos
  • Aeronaves: F-18 y Eurofighter

 GBU-16:

  • Tipo: Bomba guiada por laser. Sistema de guía Paveway II
  • Fabricante: Raytheon y Lockhed Martín EEUU.
  • Especificaciones: Peso 447 Kg. / Longitud 3,7 m. / Diámetro 360 mm. / Alcance 14,8 Km.
  • Misiones: Penetradora contra blancos protegidos
  • Aeronaves: F-18 y Eurofighter

 GBU-48:

  • Tipo: Bomba guiada por laser . Sistema de guía Paveway II
  • Fabricante: Raytheon y Lockheed Martín EEUU
  • Especificaciones: Peso 447 Kg. / Longitud 3,7 m. / Diámetro 360 mm. / Alcance 14,8 Km.
  • Misiones: Penetradora contra blancos protegidos
  • Aeronaves: F-18 y Eurofighter

COHETES

 MK 4 / MK 40 FFAR:

  • Aeronaves: F-5

MINAS

 MK-52:

  • Aeronaves: P-3B Orion

Fuentes: Ejercito del Aire, Wikipedia, Portal Contratación del estado, revista Defensa, Avión Revue, Fuerza Aérea, globalsecurity.org, infodefensa, fds.
