MISILES AIRE-AIRE

Misil AIM-120 AMRAAM:

  • Tipo: Misil aire-aire de medio alcance BVR (Beyond visual ranger).
  • Alcance: Versión B entre 50 y 70 Km / Versión C-7/8 unos 105 Km
  • Longitud: 3,7 m
  • Fabricante: Hughes / Raytheon. EEUU
  • Aeronave: F-18 y Eurofighter.
MIsil AIM-120 AMRAAM Ejercito del Aire F-18

AIM -120 AMRAAM (Foto: Ejercito del Aire)

Misil AIM-7P Sparrow

  • Tipo: Misil aire-aire de medio alcance BVR
  • Alcance:  Unos 50 Km. Versiones F y P
  • Longitud: 3,66 m
  • Fabricante: Raytheon. EEUU
  • Aeronave: F-18
1280px-AIM-7_wing_install

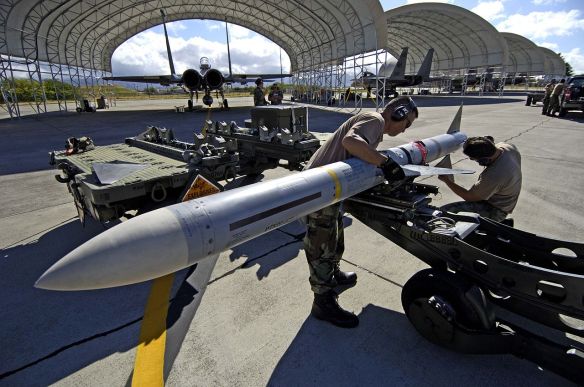

Misil Sparrow (Foto: Wikipedia)

Misil Meteor:

  • Tipo: Misil aire-aire de largo alcance guiado por radar activo. BVR
  • Alcance: Superior a 100 Km.
  • Longitud: 3,65 m
  • Fabricante: MBDA. Europa
  • Aeronave: Eurofighter
Misil Meteor

Misil Meteor (Foto: Wikipedia)

Misil AIM-9 Sidewinder:

  • Tipo: Misil aire-aire de corto alcance y guiado infrarrojo.
  • Alcance:  Unos 18 Km. Versión JuLi (J/L)
  • Longitud: 3,02 m
  • Fabricante: Raytheon. EEUU
  • Aeronave:  F-5 y F-18

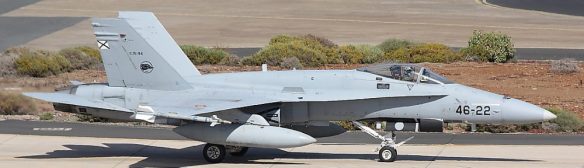

F-18 del Ala46 de Gando portando un AIM-9 en el extremo alar

SIDEWINDER F-5

Misil AIM-9 F-5 (Foto: Fco Javier Chao)

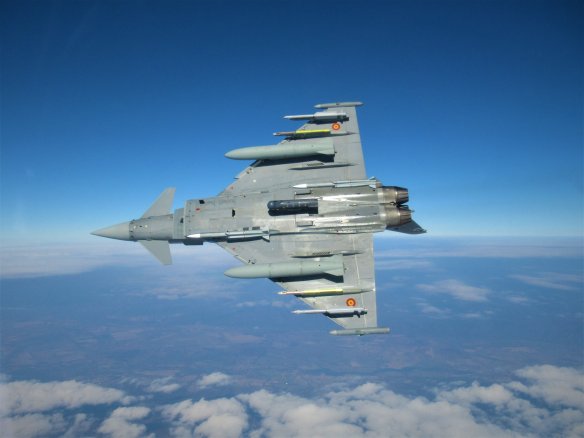

Misil AIM-2000 / Iris-T:

  • Tipo: Misil aire-aire de corto alcance con guiado infrarrojo
  • Alcance: 25 Km
  • Longitud: 2,9 m
  • Fabricante:  Diehl BGT DefenceEuropa
  • Aeronave: F-18 y Eurofighter

MISILES AIRE-SUPERFICIE

Misil KEPD-350 Taurus:

  • Tipo: Misil aire-superficie de largo alcance (crucero).
  • Alcance: Aproximadamente unos 300 Km
  • Longitud: 5,1 m
  • Fabricante: Taurus Systems Gmbh (Alemania)
  • Aeronaves: F-18 y Eurofighter
38455620161_2d5c5a7f95_k

F-18 del Ala 12 portando un misil Taurus (Foto: Ejercito del Aire)

Misil AGM-65G Maverick:

  • Tipo: Misil aire-superficie guiado infrarrojo. Apoyo aéreo cercano e interdicción aérea.
  • Alcance: Entre 15 y 24 Km
  • Longitud: 2,55 m
  • Fabricante: Raytheon Corporation
  • Aeronaves: F-18
AGM-65 Maverick

F-18 portando un misil Maverick bajo el ala derecha junto a uno de los depósitos de combustible

Lanzamiento de un Misil Maverick desde un F-18 en el Poligono de Tiro de Las Bardenas(Navarra). Foto: Ejercito del Aire

Lanzamiento de un misil Maverick desde un F-18 (Foto: EdA)

Misil AGM-84 Harpoon:

  • Tipo: Misil Anti-buque, guiado por radar activo.
  • Alcance: Entre 90 y 120 Km.
  • Longitud: 4,7 m
  • Fabricante: Boing(EEUU)
  • Aeronave: F-18

Misil AGM-88 Harm:

  • Tipo: Misil táctico antirradiación
  • Alcance: 106 Km.
  • Longitud: 4,1 m
  • Fabricante: Texas Instruments (EEUU)
  • Aeronave: F-18

BOMBAS CON GUIADO LÁSER

Bomba GBU-10 Paveway II:

  • Tipo: Bomba convencional con guiado láser con cuerpo de bomba MK-84
  • Alcance: 14,8 Km.
  • Longitud: 3,84 m. Peso: 2000 lb (906 Kg)
  • Fabricante: Texas Instruments (EEUU)
  • Aeronaves: F-18 y Eurofighter

Bomba GBU-16 Paveway II:

  • Tipo: Bomba convencional con guiado láser con cuerpo de bomba MK-83
  • Alcance: 14,8 Km.
  • Longitud: 3,7m. Peso: 1000 lb (453 Kg)
  • Fabricante: Texas Instruments (EEUU)
  • Aeronave: F-18 y Eurofighter

Bomba GBU-24 Paveway III:

  • Tipo: Bomba convencional penetradora con guiado láser con cuerpo de bomba MK-84
  • Alcance: 18,4 Km.
  • Longitud: 4,32m. Peso: 2000 lb (906 Kg)
  • Fabricante: Texas Instruments (EEUU)
  • Aeronave: F-18 y Eurofighter
GBU-24 (3)

F-18 perteneciente al Ala 46 de Gando aterrizando en Zaragoza tras una sesion de entrenamiento en el Poligono de tiro de Las Bardenas (Navarra), se puede apreciar bajo su ala izq. una bomba GBU-24 (Foto: Fco Javier Chao)

Bomba GBU-48:

  • Alcance: 14,8 Km.
  • Longitud: 3,7m. Peso: 1000 lb (453 Kg)
  • Fabricante: Texas Instruments (EEUU)
  • Aeronave: F-18 y Eurofighter
GBU-48-Eurofighter

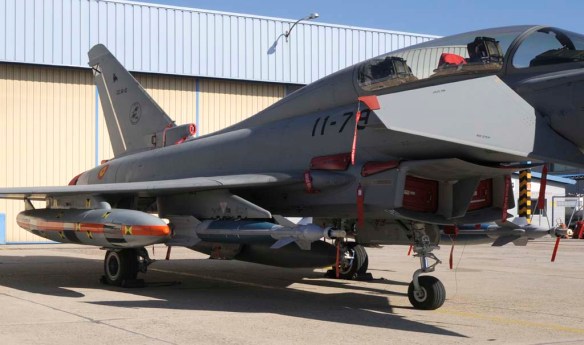

GBU-48 bajo las alas de un Eurofighter (Foto: Ejercito del Aire)

Bomba BPG-2000:

  • Tipo: Bomba convencional penetradora con guiado láser.
  • Alcance: 18,4 Km.
  • Longitud: 4,32m. Peso: 2000 lb (906 Kg)
  • Fabricante: Expal (España)
  • Aeronave: F-18 y Eurofighter

BOMBAS DE PROPÓSITO GENERAL

Bomba BR-250:

Bomba BR-500:

  • Tipo: Bomba de propósito general y fragmentaria de caída libre.
  • Longitud: 2,15 m. Peso: 500 Kg
  • Fabricante: Expal (España)
  • Aeronave: F-18 y F-5

Bomba BRP-250:

  • Tipo: Bomba de propósito general y fragmentaria de caída libre. Frenada con paracaidas.
  • Peso: 250 Kg.
  • Fabricante: Expal (España)
  • Aeronave: F-18

Bomba BRPS-250:

  • Tipo: Bomba de propósito general y fragmentaria de caída libre. Super frenada con paracaídas.
  • Peso: 250 Kg.
  • Fabricante: Expal (España)
  • Aeronave: F-18 y F-5

Bomba MK-82:

  • Tipo: Bomba de propósito general y fragmentaria de caída libre
  • Peso: 500 lb (250 Kg.)
  • Fabricante: EEUU
  • Aeronave: F-18 y F-5B
MK-82

MK-82 (Foto: Fco Javier Chao)


MINAS

MK-52:

  • Tipo: Mina de fondo, su cuerpo es una MK-82  frenada por paracaídas y aletas
  • Peso:  500 lb
  • Fabricante: EEUU
  • Aeronave: P-3 Orion

MK-36DST:

  • Tipo: Bomba de baja resistencia que se instala en una MK-82 con un kit de modificación MK-75, frenada por aletas
  • Peso:  500 lb
  • Fabricante: EEUU
  • Aeronave: P-3 Orion
https://flic.kr/p/267sUFU

Mina MK-36DST bajo los planos de un P-3 Orion durante el Ejercicio MINEX-18 en aguas de Baleares (Foto: Ejercito del Aire)


CAÑONES

M61 A1 Vulcan:

  • Tipo: Cañón rotativo
  • Fabricante: General Electric. EEUU
  • Munición: 20 x 102 mm
  • Calibre: 20 mm
  • Cadencia de tiro: 6.000 d.p.m.
  • Aeronave: F-18
M61_Vulcan

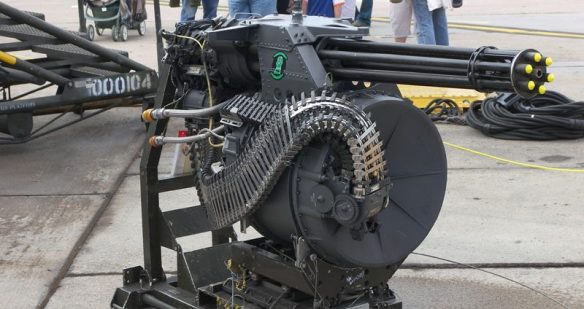

Cañón  M61 A1 Vulcan (Foto: Wikipedia)

Mauser BK27:

  • Tipo: Cañón revolver
  • Fabricante: Rheinmetall. Alemania
  • Munición: 27 x 145 mm
  • Calibre: 27 mm
  • Cadencia de tiro: 1.000-1.700 d.p.m.
  • Aeronave: Eurofighter
Cañon BK27 Eurofighter

Cañon BK-27 (Foto: Wikipedia)


AMETRALLADORAS

M3M:

  • Tipo: Ametralladora de propósito general
  • Alcance: 1.800 m.
  • Fabricante: FN Herstal Bélgica
  • Especificaciones: Peso 120 Kg. completamente cargado / Longitud 1.260 mm. / Calibre 12,7 mm. / Munición 12,7 x 99 mm. / Cadencia de tiro  1.025 +- 75 dpm. / Caja de munición de 300 cartuchos.
  • Misiones: Fuego de supresión contra vehículos blindados ligeros y contención en zonas de aterrizaje y supresión amenaza aérea.
  • Aeronaves: Super Puma
Ametralladora M3M

M3M ( Foto: FN Herstal)


MAG-58:

  • Tipo: Ametralladora de propósito general
  • Alcance: 1.800 m.
  • Fabricante: FN Herstal Bélgica
  • Especificaciones: Peso 40 Kg. completamente cargada / Longitud 1.260 mm. / Calibre 7,62 mm. / Munición 7,62 x 51 mm. / Cadencia de tiro 650-1.000 dpm. / Caja de munición de 250 cartuchos.
  • Misiones: Fuego de supresión contra vehículos blindados ligeros y contención en zonas de aterrizaje.
  • Aeronaves: Super Puma
MAG-58 FN HERSTAL

Ametralladora MAG-58 (Foto: FN Herstal)
