MISILES AIRE-AIRE

AIM-120  AMRAAM:

• Tipo: Medio alcance BVR. Versión B.
• Alcance: Entre 50 y 70 Km.
• Fabricante: Hughes / Raytheon. EEUU.
• Especificaciones: Peso 152 Kg. / Longitud 3,7 m. / Diámetro 180 mm.
• Sistema de guía: Radar activo
• Misiones: Aire-aire
• Aeronave: AV-8B II Harrier Plus.

AV-8B armado con un AIM-120. Foto: Fco Javier Chao

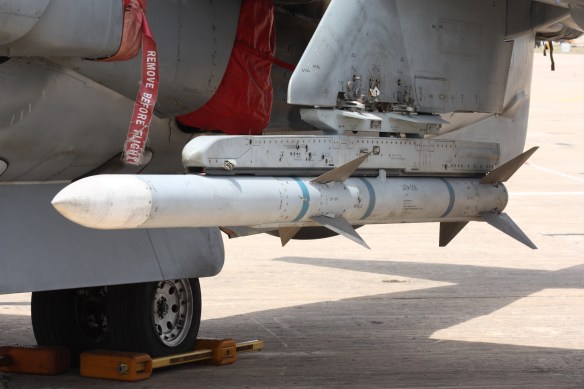

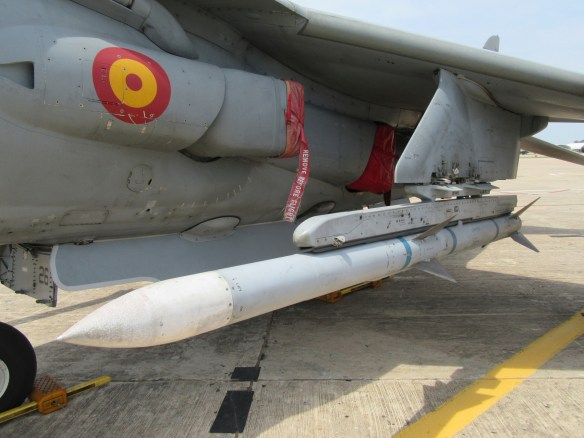

Misil AIM-120 enganchado en el raíl lanzador LAU-127. Foto: Fco Javier Chao

AIM-9 Sidewinder:

• Tipo: Corto alcance. Versión L.
• Alcance: 18 Km.
• Fabricante: Raytheon EEUU
• Especificaciones: Peso 86 Kg. / Longitud 2,85 m. / Diámetro 12,7 cm.
• Sistema de guía: Infrarrojos
• Misiones: Aire-aire
• Aeronave: AV-8B II Harrier Plus

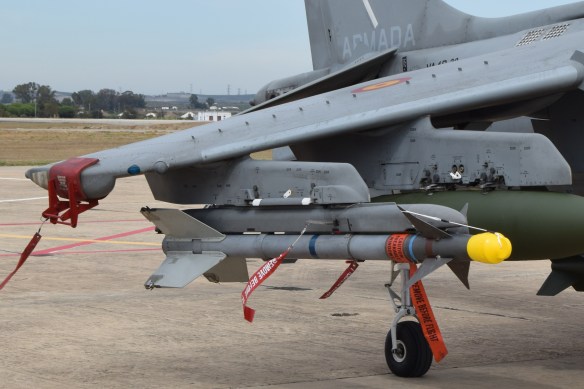

Misil AIM-9 L, Sidewinder. Foto: Fco Javier Chao

MISILES AIRE-SUPERFICIE

AGM-65 MAVERICK:

• Tipo: Misil aire-superficie, táctico. Versión F.
• Alcance: Entre 15 y 24 Km.
• Fabricante: Raytheon EEUU.
• Especificaciones: Peso entre 285 versión E y 304 Kg. versión F. / Longitud 2,49 m. / Diámetro 30,5 cm.
• Sistema de guía:  Infrarroja
• Misiones: Apoyo aéreo cercano, interdicción, supresión de defensas áreas y blancos tácticos
• Aeronave: AV-8B II Harrier

Misil AGM-65 Maverick. Foto: Fco Javier Chao

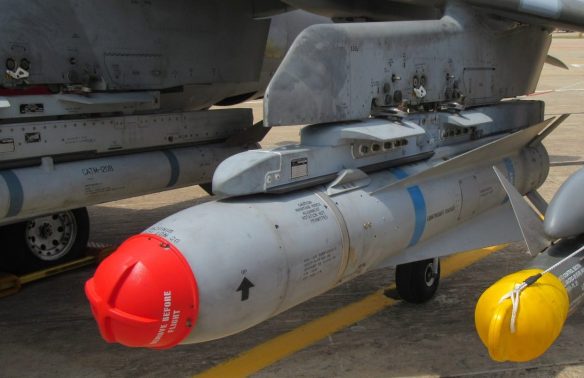

Bajo el plano izquierdo de este Harrier se puede observar bajo el Pylon, el raíl lanzador LAU-117 y enganchado el misil AGM-65 Maverick. Foto: Fco Javier Chao

AGM-119 Penguin:

• Tipo: Misil aire-superficie
• Fabricante: Kongsberg Defence & Aerospace. Noruega
• Especificaciones: Peso 385 Kg. /  Longitud 3 m. / Diámetro 28 cm. / Alcance 34 Km.
• Sistema de guía: Inercial
• Misiones: Antibuque
• Aeronaves: SH-60

https://commons.wikimedia.org/wiki/File:Agm119_penguin.png

020723-N-9536A-006 Pacific Ocean off the Coast of Okinawa, Japan (Jul. 23, 2002) — Helicopter Antisubmarine Light Five One (HSL-51) fires an AGM-119 ÒPenguinÓ anti-ship missile from an SH-60B ÒSea HawkÓ helicopter, during aircrew weapon certifications. HSL-51 is home based at the forward deployed naval facility in Atsugi, Japan, with detachments operating out of Kadena Air Force Base in Okinawa. U.S. Navy photo by PhotographerÕs Mate 2nd Class Lisa Aman. (RELEASED)

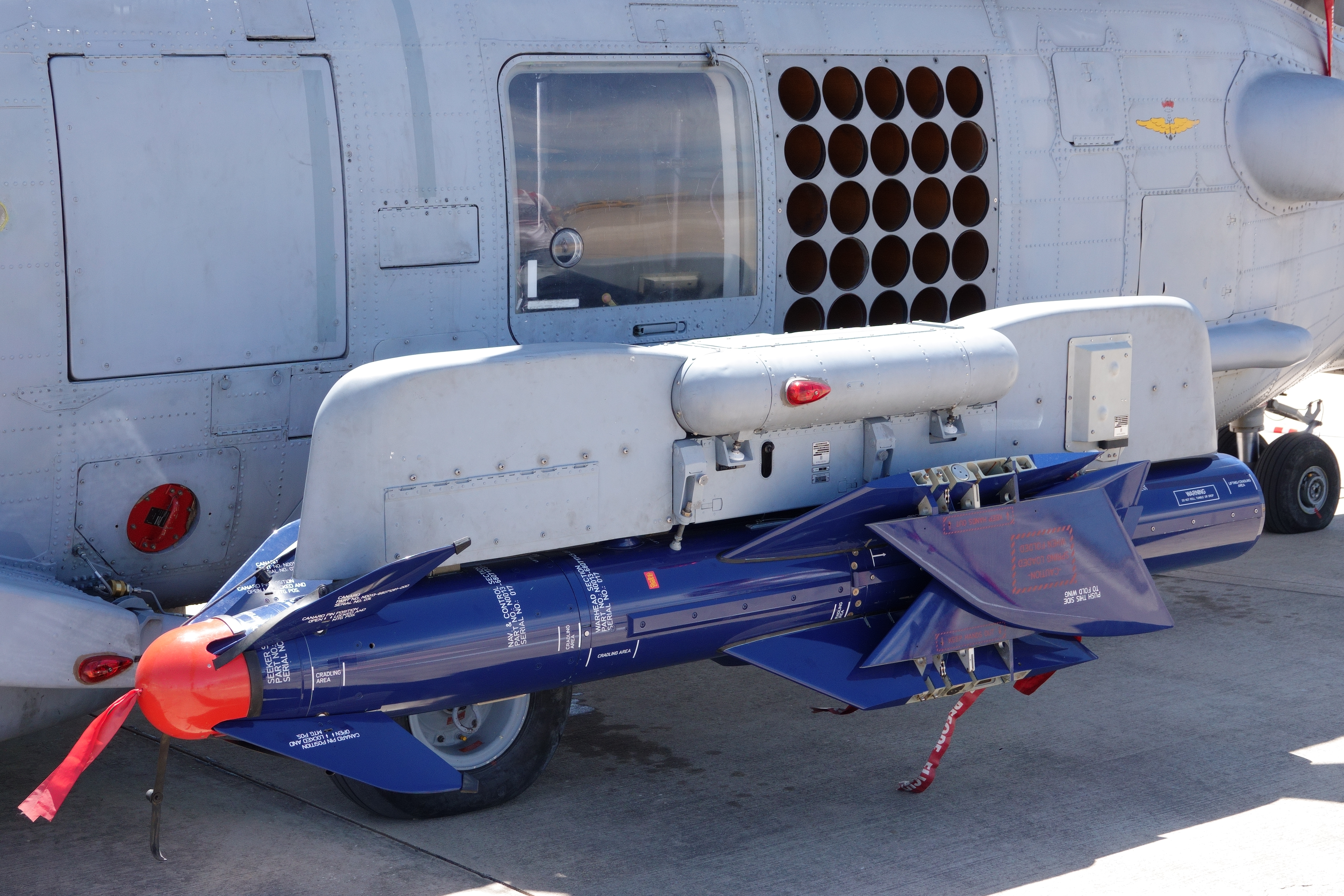

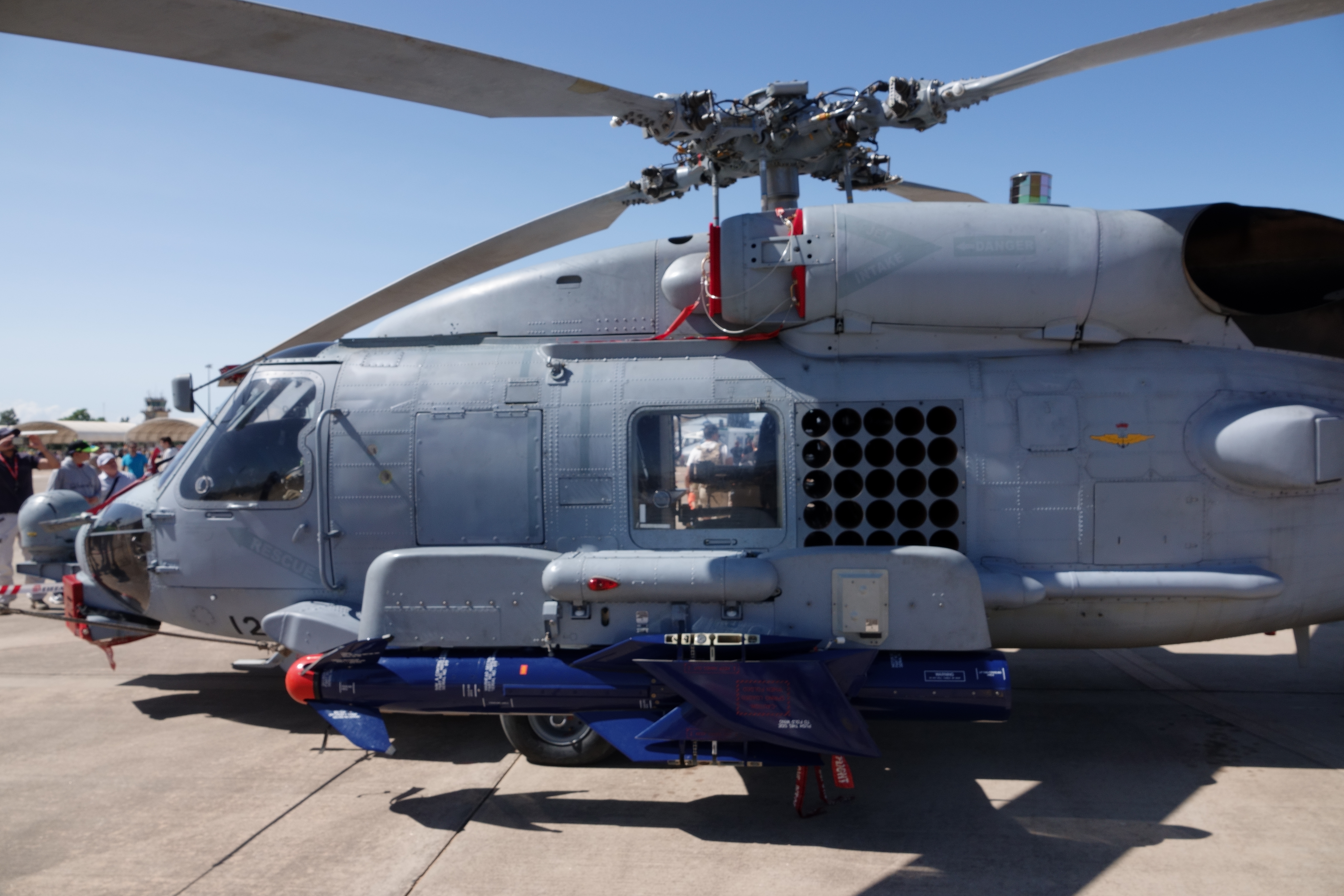

Misil AGM-119 Penguin y SH-60 de la US NAVY lanzando uno. Foto: Wikipedia.

AGM-114 Hellfire:

• Tipo: Misil Aire-Superficie de corto alcance. Versión M.
• Fabricante: Lockheed Martin. EEUU
• Especificaciones: Peso 45 Kg. / Longitud 1,6m. / Diámetro 17,8 cm. / Alcance 8 Km.
• Sistema de Guía: Láser
• Misiones: Contra objetos blindados
• Aeronaves: SH-60

Lanzador cuádruple M-229 con dos Misiles AGM-114 Hellfire (inertes). Foto: Fco Javier Chao

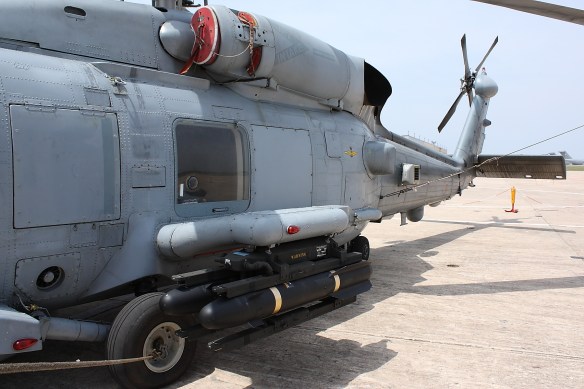

SH-60 armado con dos misiles AGM-114. Foto: Fco Javier Chao BO

BOMBAS DE PROPÓSITO GENERAL

Bomba MK-82 / BR-250:

• Tipo: Propósito general y caída libre
• Fabricante: General Dynamics. EEUU / Expal S.A. España
• Especificaciones: Peso 250 Kg. / Longitud 2,20 m. / Diámetro 273 mm.
• Misiones: Contra blancos no específicos
• Aeronaves: AV-8B Harrier II Plus

Dos Bombas Mk-82/BR-250 en paralelo sobre una JDAM (GBU-38). Foto: Fco Javier Chao

Bomba MK-83 / BR-500:

• Tipo: Propósito general y caída libre
• Fabricante: General Dynamics. EEUU / Expal S.A. España
• Especificaciones: Peso 447 Kg. / Longitud 3 m. / Diámetro 357  mm.
• Misiones: Contra blancos no específicos
• Aeronaves: AV-8B Harrier II Plus

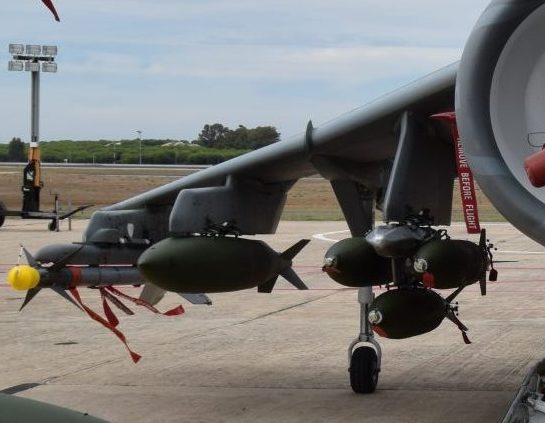

Bomba BR-500  situada entre un Sidewinder y tres BR-250. Foto: Fco Javier Chao

Bomba MK-84:

• Tipo: Propósito general y caída libre
• Fabricante: General Dynamics. EEUU / Expal S.A. España
• Especificaciones: Peso 925 Kg. / Longitud  3,280 m. Diámetro 458 mm.
• Misiones: Contra blancos no específicos
• Aeronaves: AV-8B Harrier II Plus

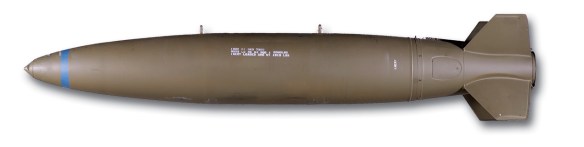

MK-84. Foto: Wikipedia

BOMBAS GUIADAS POR LÁSER

Bomba GBU-12:

• Tipo: Bomba guiada por láser. Sistema de guia Paveway II
• Fabricante: Raytheon y Lockheed Martin EEUU.
• Especificaciones: Con cuerpo MK-82. Peso 227 Kg. / Longitud 3,27 m. / Diametro 273 mm. / Alcance 14,8 Km.
• Misiones: Penetradora contra blancos protegidos
• Aeronaves: AV-8B Harrier II Plus

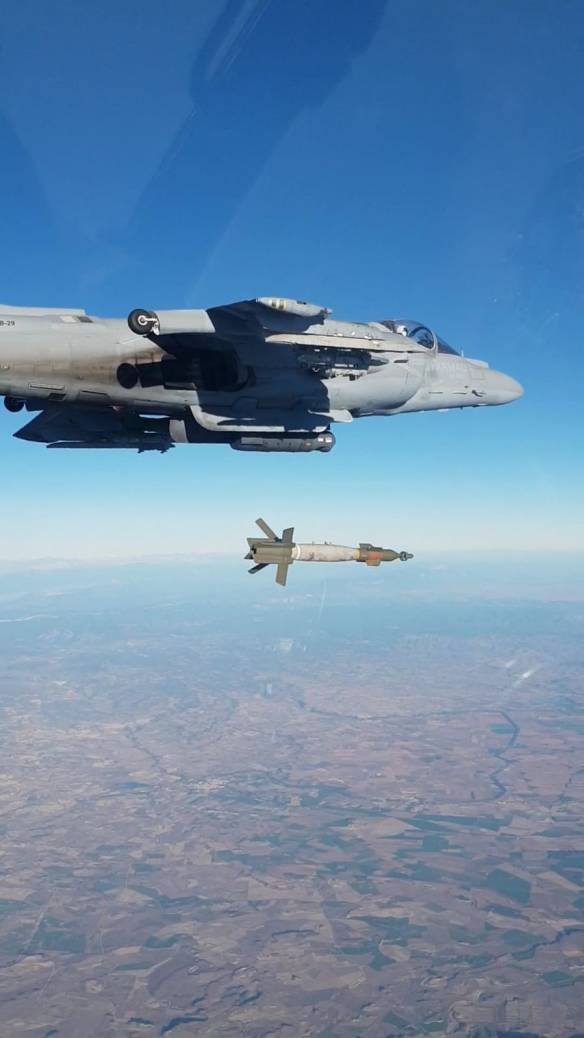

Lanzamiento de una GBU-12 desde un Harrier durante unos ejercicios en el Polígono de tiro de Las Bardenas. Foto: Armada Española.

Bomba GBU-16:

• Tipo: Bomba guiada por láser. Sistema de guía Paveway II
• Fabricante: Raytheon y Lockheed Martin EEUU.
• Especificaciones: Peso 447 Kg. / Longitud 3,7 m. / Diametro 360 mm. / Alcance 14,8 Km
• Misiones: Penetradora contra blancos protegidos
• Aeronaves: AV-8B Harrier II Plus

BOMBAS GUIADAS POR GPS

Bomba GBU-38: (JDAM)

• Tipo: Bomba guiada por GPS
• Fabricante: Boing EEUU.
• Especificaciones: Con cuerpo MK-82. Peso 253 Kg. / Longitud 2.353 m. / Diametro 27,3 cm.
• Misiones: Penetradora contra blancos protegidos
• Aeronaves: AV-8B Harrier II Plus

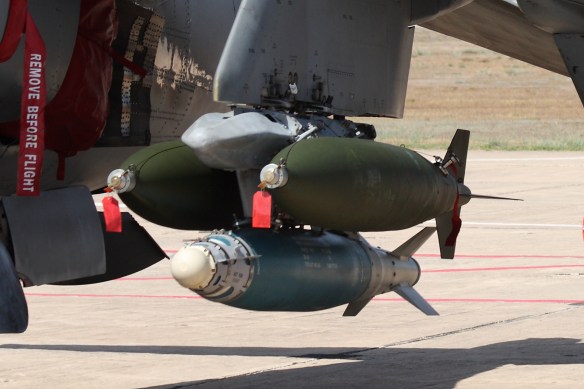

GBU-38 JDAM bajo dos Mk-82. Foto: Fco Javier Chao

TORPEDOS

MK-46:

• Tipo: Torpedo ligero
• Fabricante: Raytheon. EEUU.
• Especificaciones: Peso 230 Kg. / Longitud 2,6 m. / Diámetro 323,8 mm. / Maxima profundidad 365 m.
• Sistema de guía:  Homing acustica
• Misiones: Antisubmarino
• Aeronaves: SH-60

Torpedo MK-46. Foto: Fco Javier Chao

Torpedo MK-46. Foto: Fco Javier Chao

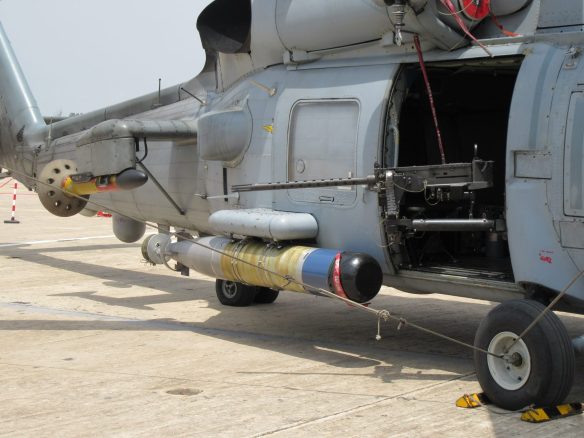

SH-60 armado con el Torpedo MK-46. Foto: Fco Javier Chao

CAÑONES

GAU-12/U:

• Tipo: Cañón rotatorio
• Fabricante: General Dynamics. EEUU.
• Especificaciones: Peso 122 Kg. / Longitud 2,11 m. /Munición 25 x 137 mm. / Calibre 25 mm. / Cadencia de tiro hasta 4.200 dpm.
• Misiones: Aire-aire y objetivos no blindados
• Aeronaves: AV-8B Harrier II Plus

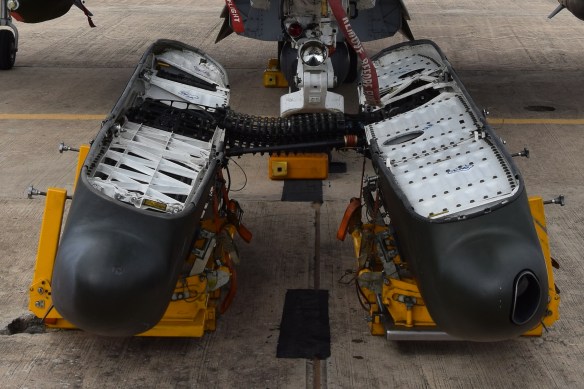

Cañon GAU-12/U. Foto: Fco Javier Chao

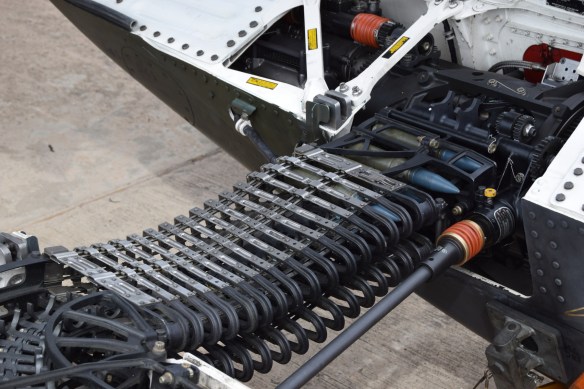

Munición del Cañon GAU-12 /U. Del Calibre 25 mm. Foto: Fco Javier Chao

AMETRALLADORAS

GAU-16:

• Tipo: Ametralladora pesada
• Fabricante: General Dynamics EEUU.
• Especificaciones: Peso 38,2 Kg. / Longitud 1,721 m. / Munición 12,7 x 99 mm. / calibre 12,7 mm. / Cadencia de tiro 450-600 dpm. / Alcance 1.830 m.
• Misiones: Objetivos no blindados
• Aeronaves: SH-60B

Diferentes imagenes de la Ametralladora GAU-12. Foto: Fco Javier Chao

Diferentes imágenes de la Ametralladora GAU-16. Foto: Fco Javier Chao

MG-1A:

• Tipo: Ametralladora de propósito general
• Fabricante: Rheinmetall EEUU
• Especificaciones: Peso 10,5 Kg. / Longitud 1,225 mm. / Munición  7,62 x 51 mm. / Calibre 7,62 mm. / Cadencia de tiro 1.200 dpm. / Alcance 1.200 m.
• Misiones: Objetivos no blindados
• Aeronaves: AB-212, SH-3D

FN MINIMI:

• Tipo: Ametralladora ligera
• Fabricante: FN Herstal. Belgica
• Especificaciones: Peso 10,02 Kg. / Longitud 1,040 mm. / Munición 7,62 x 51 mm. / Calibre 7,62 mm. / Cadencia de tiro 800 dpm. / Alcance 1.000 m.
• Misiones: Objetivos no blindados
• Aeronaves: SH-3D

MINIGUN GAU-17:

• Tipo: Ametralladora rotativa
• Fabricante: General Electric. EEUU.
• Especificaciones: Peso 29,98 Kg. / Longitud 801,6 mm. / Munición 7,62 x 51 mm. / Calibre 7,62 mm. / Cadencia de tiro entre 4.000 y 6.000 dpm.
• Misiones: Objetivos no blindados
• Aeronaves: AB-212

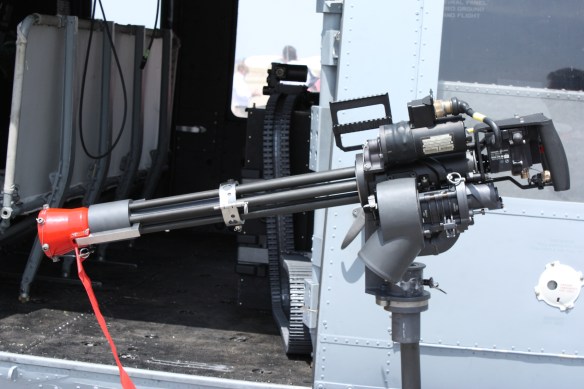

Ametralladora GAU-17 se puede observar en el interior de un Helicóptero AB-212,  la caja de municiones. (Foto: Fco Javier Chao)
